Teleskopbau
Hier möchte ich so einiges über mein Hobby
Astronomie berichten.
Unter anderem beschreibe ich das Herstellen eines 8 Zoll Spiegels für ein
Newton Teleskop, das der Planetenbeobachtung dienen soll.
Nachdem am 9.1.2003 der Spiegelrohling von Stathis Kafalis eintraf ging es am
11.1.2003 mit dem Schleifen los.
Der Grob- und Feinschliff

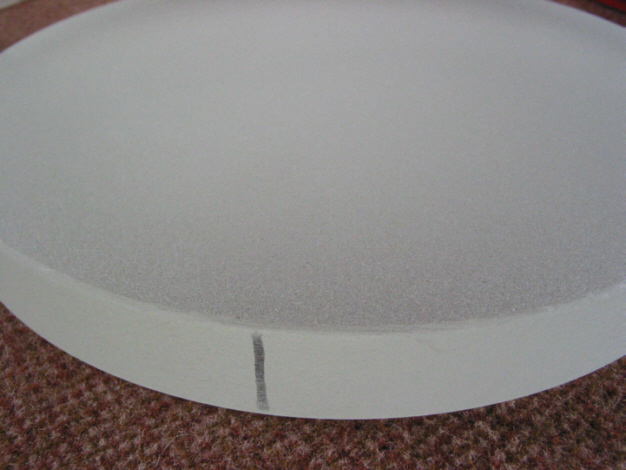

Hier ein Bild des Spiegelrohlings nach 3 Stunden Bearbeitung mit Carbo 80
Insgesamt habe ich mit Carbo 80 7 Stunden geschliffen und war dann bei einer Brennweite von 1700 mm angekommen. Die Brennweitenbestimmung erfolgte mit der Taschenlampenmethode, wie sie in Martin Trittelvitz Buch (Martin Trittelvitz) beschrieben wird.
Die Dicke des Spiegels beträgt 20 mm!

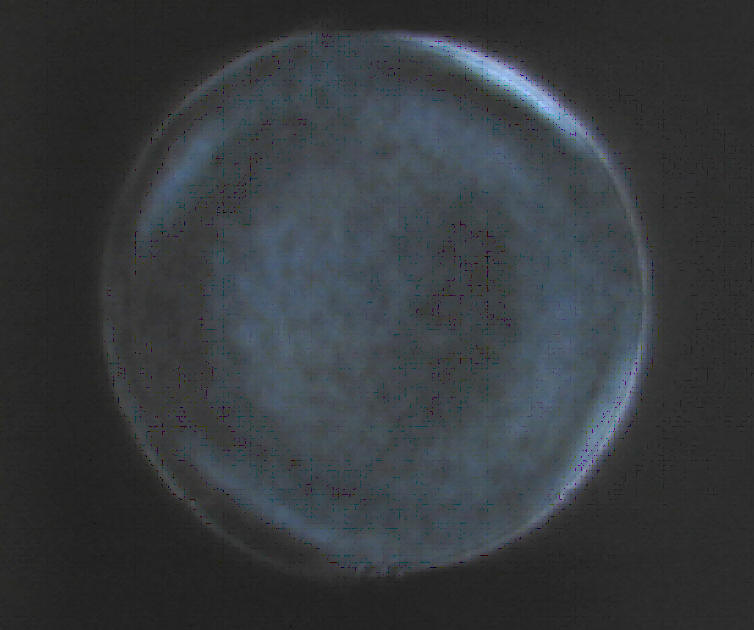

Dies sind die ersten Foucault Bilder
meines auspolierten Spiegels
Man sieht deutlich, von Sphäre keine Spur im Gegenteil durch den dünnen Spiegel
und das Nichtverwenden einer vernünftigen Unterlage habe ich mir Astigmatismus hineinpoliert, der erst einmal
wieder entfernt werden muss.
Durch Vermessen der Krümmungsradien und Drehen des Spiegels um jeweils 10 Grad
konnte ich mir einen Eindruck von der Lage der unterschiedlichen Bereiche
machen.

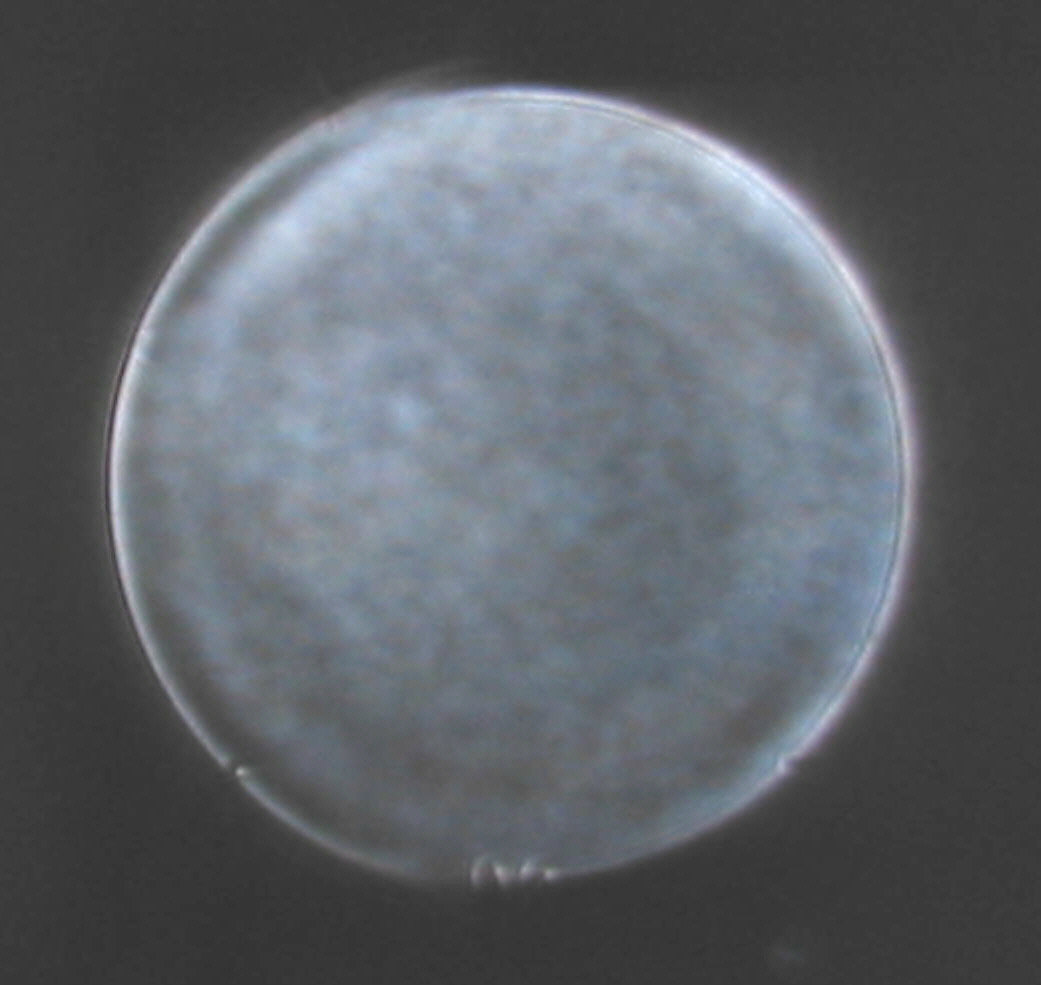

13.06.2003
Nach einer Stunde Polieren
sind nur noch geringe Reste
des Randes nicht sphärisch
Durch Unterlegen von Pappstreifen, die die jeweilige Kante des Spiegels etwas
nach oben "verbiegen" konnten diese nicht symmetrischen Erscheinungen korrigiert
werden.
14.06.2003
Hier sieht man jetzt nach einer weiteren Stunde Polieren, dass
ein kleiner Zentralberg entstanden ist, der Randbereich aber besser geworden
ist.
28.06.2003
Nachdem ich ungezählte Stunden verschiedene Techniken benutzt habe, um dem
Astigmatismus beizukommen, war der Tipp von Stathis Kafalis der entscheidende.
Mit einem kurzbrennweitigen Okular wurde extrafokal die Lage der Achse des
elliptischen Bildes bestimmt.
An diesen Endpunkten wurde unter dem Spiegel jeweils gegenüberliegend zwei
Pappscheibchen mit 0,5 mm Stärke angebracht und normal weiterpoliert. Durch die
Biegung des Spiegels in dieser Achse wurde hier der Randbereich stärker
abgetragen und der Astigmatismus verschwand mit der Zeit. Hier
das aktuelle Bild :

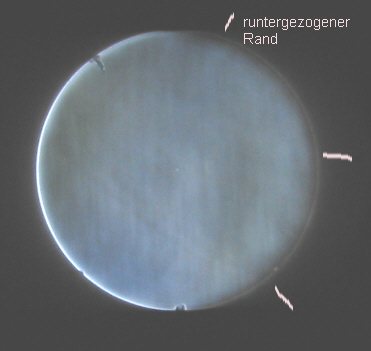

Die Lichtquelle kommt von links und die Messerschneide von
rechts. Am rechten Spiegelrand ist
noch ein abgefallener
Rand zu erkennen.

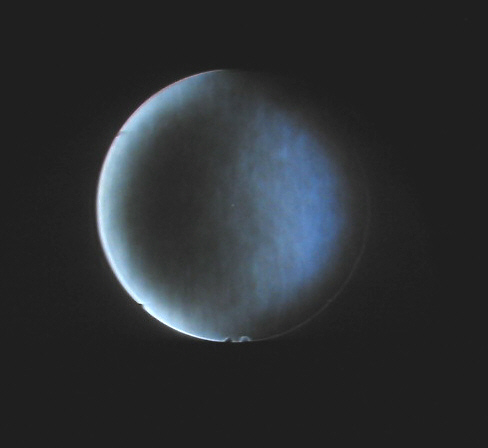

5.07.2003
Nach einer weiteren Poliersession hatte ich einen abgefallenen Randbereich.
Nach dem Tipp von Stathis Kafalis (Stathi's
ATM Page) jetzt mit dem Parabolisieren zu beginnen polierte ich mit MOT und
1/3 Überhang mit langen Strichen und erhielt jetzt folgendes Foucaultbild. Ein
Spiegel, der jetzt parabolisch ist. Jedoch ist der Randbereich nach ersten
Messungen mit der Couder Maske noch zu flach.

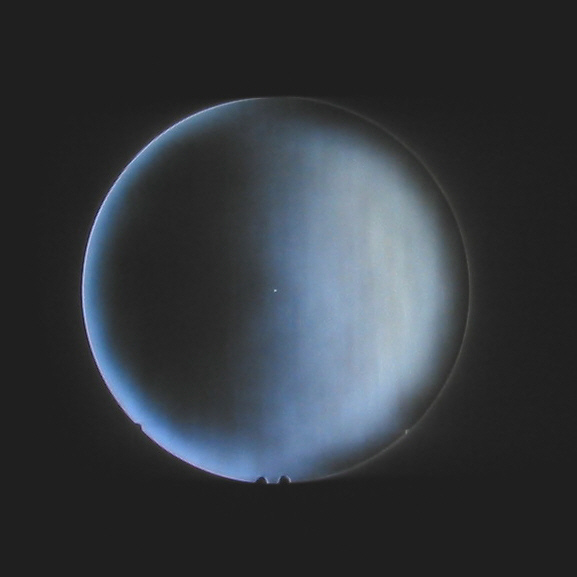

6.07.2003
Den abgefallenen Randbereich bin ich heute noch einmal mit TOT und 1-2 cm
Überhang mit 1/4 Strichen angegangen.

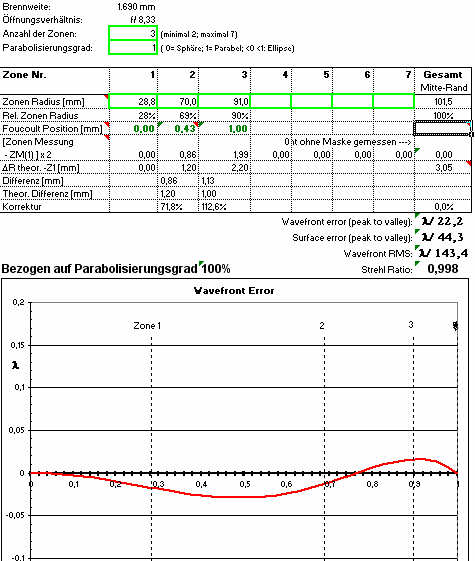

Die Messergebnisse der Parabelform waren zwar schon ganz passabel, aber der noch
vorhandene abgefallene Rand stört mich noch, so dass ich diesen Bereich noch
einmal angehen werde. Die Übergänge müssen noch weicher werden.
Im Foucaultbild sieht man nach wie vor noch kleine Überreste eines
Astigmatismus. Inwieweit der aber hinterher beim startest zum Tragen kommt, muss
abgewartet werden.
8.07.2003
Im Foucaultbild habe ich immer wieder
Hinweise auf einen Astigmatismus gehabt (seitlich von oben oder unten kommender
Schatten)
Ich habe nochmals mit einem kurzbrennweitigen Okular die extrafokale Lage der
Ellipse bestimmt und in dieser Achse am Randbereich des Spiegels kleine
Bierdeckelpappe angebracht. Danach habe ich ganz normal mit TOT weiterpoliert.
Durch die geringe Durchbiegung des Spiegels ist dieser Bereich stärker
abgetragen worden und der Astigmatismus verschwunden.
Heute hatte ich dann einen kleinen Zentralberg. Ich bin dann mit dem
Parabolisieren mit MOT und W-förmigen Strichen angefangen.
Nach 20 Minuten habe ich eine ca. 50 % ige Korrektur erreicht.
14.07.2003

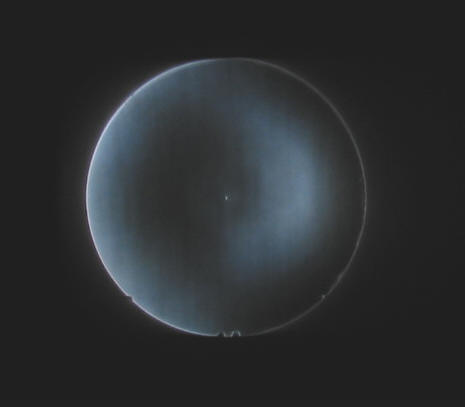

Heute ist der Spiegel das letzte Mal bearbeitet worden. Ich werde ihn nun so
belassen.
Man darf sich sicherlich nicht von den
Messdaten in die Irre führen lassen, da die Messgenauigkeit letztendlich bei +-
0,1 mm am Foucaulttester liegt.
Aber alles in allem macht der Spiegel jetzt einen super Eindruck und ich werde
ihn so belassen.
